CoboPal2 製品シリーズ 標準仕様

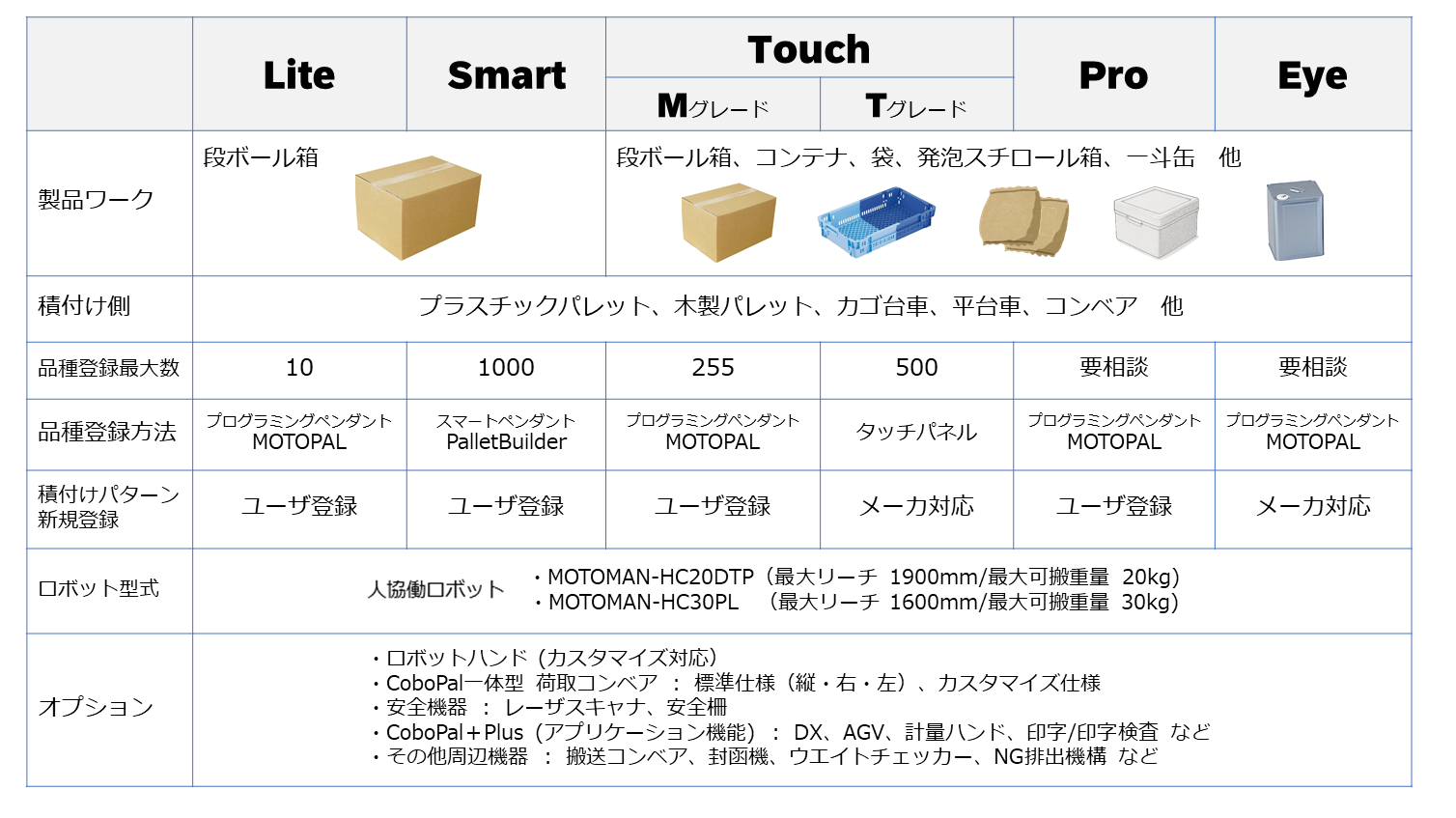

仕様表

30㎏の高可搬と1700mmのロングリーチによるパレタイズ

サンプル画像1
安川電機製人協働ロボット(HC30PL)の可搬30kg*と1,700mmのリーチの特性を 活かしたパレタイズのパッケージシステムです。

ロボット導入によって段ボール積付け作業の繰り返しによる足腰への負担を削減することが可能です。

*ハンドを含む可搬重量です。

【特長】
①段ボールケース20㎏への対応
②最大1,900mmの積付け高さへの対応
③処理能力:6ケース/分(協働モード運転)

コンパクトな設置

コンパクトな作業エリアで段ボール積付けが可能です。

産業用のパレタイズロボットは大掛かりで設置検討場所に入らなかった、
危険なイメージがあって導入を断念した など、パレタイズの自動化を諦めていた現場にも適応できます。


設置面積:3,100mm×1,100mm(2パレット含む)

サンプル画像1

現場で映えるシンプルでスタイリッシュな外観

サンプル画像1
ロボットと架台は、光沢のある白で統一しました。

ロボットコントローラ、制御ボックス、各種ケーブル類・エア配管等は架台内に配線・収納をしております。そのため、ロボット動作による摩擦やこすれ、作業者との接触を防ぎ、外的要因からの汚れ・故障から守ります。


作業を補助するパレットガイド

架台にはパレットガイドが装着されており、作業者が決められた位置にパレットを挿入できるよう補助いたします。

また、パレットガイドの隅には、在荷センサーが装着されており、パレットが設置されていることをロボットが認識して動作する制御となっています。

サンプル画像1

2パレット対応によるラインを止めないパレタイズ

サンプル画像1
ロボット動作は左右パレットの積付に対応が可能です。
片側パレット満載・交換時は、上流の装置・ラインを止めずに、
もう片方のパレットへの積付けへを連続して稼働が可能です。

ロボットの安全機能

このロボットは通常モードと人協働モードの使い分けが可能です。

人協働モード動作時は、ロボット上のランプが緑色に点灯しています。
人や物に衝突した際、自動で停止をします。

ロボットは挟み込まれにくい形状と構造で安全を確保します。

サンプル画像1

丸みを帯びたシステム安全設計

安全柵がないロボットシステムは危険がつきものです。
作業者が万が一、装置との接触・衝突となってケガをしないよう、尖った部分は極力なくし、丸みを帯びた架台形状にしました。

また、ハンド部においても、丸みを帯びたハンドを採用いたしました。

サンプル画像1
サンプル画像1

安全機器の接続による作業者の安全確保

サンプル画像1
このシステムはレーザスキャナを接続することが可能です。
レーザスキャナ設置によって、作業者がロボットの可動域に侵入した際は、停止もしくは減速が可能となります。

お客様の現場における、パレットを抜き差しする作業動線や日常の通路となるパレット横の作業動線の寸法を明らかにしていただき、レーザスキャナの設定によって安全距離を保つことが可能です。
レーザスキャナによる検出範囲は、最大長さ5m、最大検出角度270°のエリアを覆うことが可能です。*IDEC様HPを参照

ハンドリフター移動

搬入・移動の際は、架台下からハンドリフターを挿入して動かすことが可能です。
サンプル画像1

ユーティリティ
電源三相AC200V±10%、50Hz、15A
エア供給0.5MPa 250NL/min
φ10ワンタッチ継手受け
(品質等級 2,6,3相当 (JIS B8392-1:2012))

装置設置環境
温度動作時 10~30℃
(梱包保管時 10~40℃)
湿度20~80%RH
(但し、結露なきこと)
防爆対応非防爆仕様
設置場所屋内
設置高さ3000mm以上
床耐荷重500kg/m2以上
除外事項装置を水洗い、水をかけることなどは禁止
